有一些朋友對于電纜橋架或許還不是很了解，電纜橋架其實是一種工程之中必備的保護線纜的設施，其主要是用來架設電纜對電纜進行一個統一的歸類，從而避免被雜亂破壞。下面我們就一起看看電纜橋架如何安裝。
電纜橋架如何安裝
1、適用于電壓為10KV及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設。
2、濟南電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。
3、由支、吊、托架支撐的托盤(槽)或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。
4、金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地(PE)或接零(PEN)可靠，且必須符合下列規定：
5、金屬電纜橋架及支架全長應不少于2處與接地(PE)或接零(PEN)干線相連接;
6、非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm2;
7、鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
8、電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

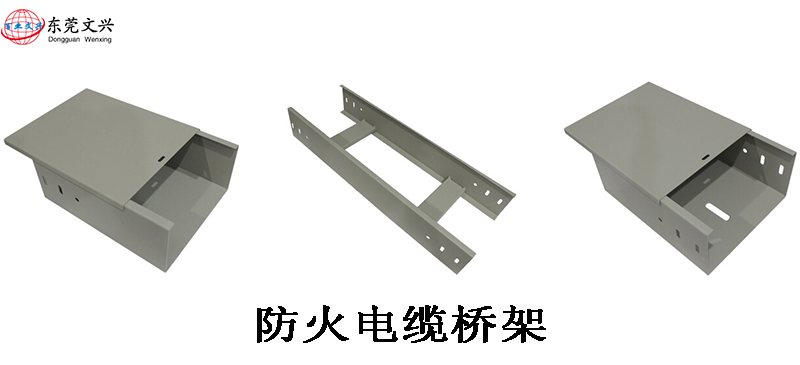

9、電纜橋架處如有防火要求的場所，應采取防火隔離措施。
