電纜橋架施工方案要求

發布時間：2017-12-22 14:27:12?? 點擊次: ?? 東莞雷正電纜橋架有限公司

施工規定：

1、電纜橋架安裝和敷設時，必須按照已經批準的設計圖紙文件施工。

2、敷設電纜具有連續性的剛性結構系統，由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成。

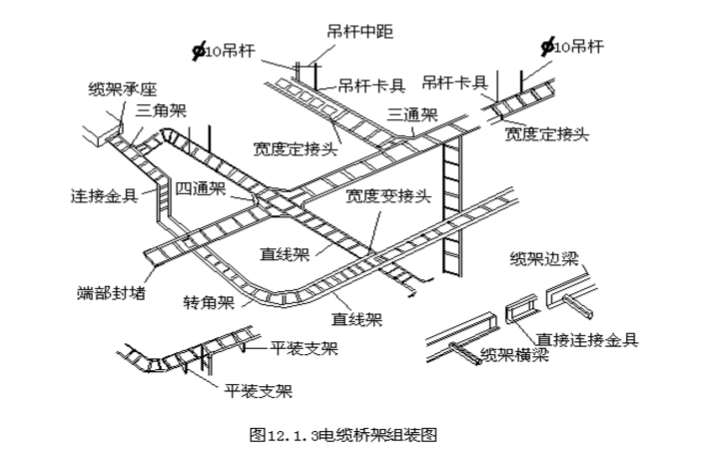

電纜橋架安裝施工圖

3、橋架與支架的全長應不少于2處與接地或接零干線相連接；

4、電纜橋架連接片板的兩端采用的跨接線是銅芯接地線，接地線最小允許載面積不能小于4mm²；

5、電纜橋架連接板兩端不少于2個以下的防松螺帽或防松墊圈的連接固定螺絲。

6、檢查橋架外表形狀，禁止有壓扁、變形、嚴重劃傷等缺陷。（保證橋架內外光滑平整，無棱刺。）

7、施工現場有防火要求的場所，應采取防火隔離措施。

施工前準備：

1、清楚熟悉施工圖紙，確定好電纜橋架的布置安裝位置，以保證各專業的管道均能安裝到位，排列布置合理，符合施工規范要求、

2、核算出橋架及附件、安裝配件的數量預算準備。

3、安裝輔助工具：電工工具、沖擊鉆、手電鉆、臺鉆、高凳、卷尺、鋼鋸、線墜、粉線袋等等。

4、采購前嚴格按照設計圖紙上選定的材質、規格、型號，甲方如有指定供應商就按照甲方選定要求，如沒有指定的情況下，建議選取與大廠家合作，清楚知道供應商是否具有生產能力，資質是否齊全，產品質量。

5、電纜橋架到貨后，核對規格型號是符合圖紙及訂貨合同要求，外觀的完整度、配件、附件是否齊全。產品是否具有出廠合格證書、檢驗報告。

6、與土建方配合施工結構，檢查確認橋架穿過墻體的預留洞和預留鐵的數量位置是否正確。

施工工藝流程：

彈線定位－＞膨脹螺栓安裝－＞立柱、支架和托盤安裝－＞電纜橋架安裝－＞電纜橋架接地

推薦你看：電纜橋架敷設前期需要注意事項

本內容由網友提供，僅供參考
